1、概述
      目前，很多手術室中使用的多參數監護儀多具備呼末二氧化碳監測的功能，它指人體呼氣末期呼出氣體中二氧化碳的濃度(呼氣周期內的峰值濃度)，通常以分壓形式表示;呼末二氧化碳濃度可用來監測病人肺通氣以及肺血流的情況，在呼吸功能不全、心肺復蘇以及渠道全麻氣管內插管的位置等情況下普遍使用。在測量呼末二氧化碳濃度的同時，也可測量呼吸頻率，即呼吸率。本文采用ＲＲS－1型呼吸節律發生器以及5%體積百分比的二氧化碳濃度標準氣體對監護儀的二氧化碳濃度和呼吸率進行儀器校準檢定。

2、測量原理
      呼末二氧化碳的測定主要有三種方法，即紅外線法、質譜儀法和比色法。最常用的方法是紅外線法，其基本測量原理是基于CO2分子在紅外光譜4.26波長處有一個特征吸收峰，在此特定波長下，根據所吸收CO2光強的大小、紅外吸收光譜進行計算，即確認當前CO2的濃度，并根據波形的特征檢測來進一步計算呼吸率、吸入和呼出CO2濃度。通常情況下，認為呼末二氧化碳濃度在(35～45)mmHg是正常的，低于35mmHg可能存在通氣過度，超過45mmHg可能存在通氣不足。其正常波形如圖1所示。

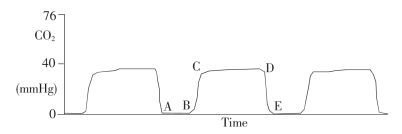

圖 1 正常二氧化碳濃度波形

I相:AB段，代表呼氣基線，處于零點，是呼氣的開始部分;
II相:BC段，代表呼氣上升支，為肺泡和無效腔的混合氣;III相:CD段，代表呼氣平臺，呈水平形，是混合肺泡氣;IV相:DE段，代表呼氣下降支，迅速且陡直下降，新鮮氣體進入氣道。

3、儀器校準方法
      按照?qǐng)D2將被檢多參數監護儀與呼吸節律發生器ＲSS－1以及二氧化碳標氣瓶進行連接。在ＲＲS－1與多參數監護進行連接時分為主流式連接和旁流式連接。主流式連接是將呼末二氧化碳監測模塊自帶的氣路適配器的大口徑端連接到呼吸節律發生器ＲＲS－1的標氣出口，將其開槽與氣路適配器緊密連接;旁流式連接是將自帶的三通管的大口徑端連接至ＲＲS－1的標氣出口，將被檢多參數監護儀的呼末采樣管的一端連接至三通管的魯爾接口處，將另一端連接至被檢監護儀的進氣口處。

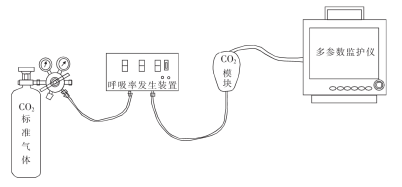

圖 2  呼末二氧化碳檢測設備連接圖

      檢測呼末二氧化碳濃度示值誤差參數之前，為確保探頭讀數準確，應對呼末二氧化碳探頭進行預熱處理，通常需預熱5min以上，同時需對多參數監護儀中CO2模塊進行啟動歸零校準，儀器校準完畢后，啟動呼吸節律發生器ＲＲS－1，將呼吸率設為20次/min，點擊開始，打開二氧化碳標氣瓶的總閥門，待一級壓力表顯示當前標氣壓力后，緩慢旋轉減壓閥的放氣閥，觀察流量計上的數值，一般調整在(5～8)L/min即可;觀察監護儀顯示的呼末二氧化碳波形曲線及參數示值，待監護儀進入正常工作狀態后，連續讀取呼吸的測量結果，按公式計算濃度誤差。若二氧化碳波形曲線不規則，或二氧化碳濃度讀數顯著偏離，應考慮氣路連接是否緊密，或標氣出口壓力偏低等因素;排除以上因素后，數值仍超出規程要求的范圍，應按規程要求對被檢多參數監護儀的性能進行評定。

4、總結
      由于多參數監護儀中二氧化碳濃度在臨床應用的重要性，計量機構以及醫院等相關單位更應該按照規程要求對其進行儀器校準檢定，從而保證患者在此方面的安全。
