1 測量點的位置及數量

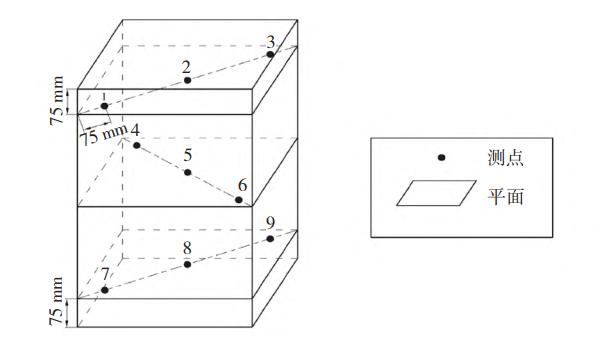

       （1）冷藏箱工作空間＞0.1m3且≤1m3，將測試工作空間分為上、中、下3層，上層測量點距離箱內頂部（75±25）mm，中層測量點為工作空間中間位置，下層測量點距離箱內底部（75±25）mm。溫度測量點為9個，每層對角線方向布置3個測量點，一個為每層平面的幾何中間位置，另外兩個為對角線對稱分布，距兩端（75±25）mm。測量布放點如圖所示。

       （2）當冷藏箱工作空間≤0.1m3或＞1m3時，可根據實際情況減少或增加測量點數量，并圖示說明。

2 溫度和開關門溫度恢復時間的校準

2.1 準備工作

       設置無線溫度傳感器的啟動時間和數據記錄時間間隔，數據記錄時間間隔一般為1min，也可根據用戶校準需求確定時間間隔和數據記錄次數，并在原始記錄和校準證書中予以說明。

2.2 溫度的校準

       按上圖布放好溫度傳感器，將冷藏箱設定到溫度校準點（一般選擇5.0℃），開啟運行。觀察到冷藏箱顯示溫度出現周期性變化后，可確定箱內溫度已達到穩定狀態，記錄此時的時間，即為溫度采集有效開始時間，建議溫度采集持續記錄時間不少于35min。同時，觀察并記錄冷藏箱顯示溫度的瞬時最高值和最低值。計量校準完成后，截取溫度校準有效開始時間之后的31組數據作為有效數據，并進行處理。

2.3 開關門溫度恢復時間校準

       開關門溫度恢復時間校準應在穩定的環境溫度下進行，室內溫度控制在（25±2）℃，設定冷藏箱溫度為5.0℃。

       冷藏箱達到穩定狀態后，在壓縮機啟動1min內或顯示溫度的最高瞬時值開門一次，如果冷藏箱為多門設計，則只打開其中最大的一個門體，如果有內門，則對應的內門應全部打開。開門角度為（90±10）°。開門保持60s，然后關閉門體，檢查密封完好，記錄關門時刻t1。無線溫度傳感器每隔1min采集一次溫度數據，建議持續采集時間不少于20min，如果觀察到冷藏箱顯示溫度出現兩個周期變化后，也可停止采集數據。對采集到的數據進行分析，確定箱內各測量點實測溫度值均回到規定溫度（通常為8℃）以下的時刻t2。
