1 環境要求

       在進行肝纖維化檢測儀校準前，校準人員需對校準工作的環境進行保證，使得環境狀況達到校準工作的需求。

（1）環境溫度：（23±3）℃。

（2）相對濕度：30%~75%。

（3）大氣壓力：（103±3.0）kPa。

2 校準儀器

       由于肝組織的楊氏模量與肝纖維化程度有明顯的相關性，楊氏模量隨著纖維化（肝組織硬度）的加劇而顯著增大，所以采用楊氏模量對肝纖維化和肝硬化程度進行評估分級，以得出診斷結果。利用超聲彈性仿組織體模測量肝纖維化檢測儀的楊氏模量和剪切波速度。超聲彈性仿組織體模需符合YY/T1521—2017《超聲彈性仿組織體模的技術要求》?？蛇x用中國科學院聲學研究所KS215T系列體模（肝纖維化檢測儀器專用體模）或美國CIRS049A體模。超聲彈性仿組織體模在檢測周期內，應及時返回到國家認可的計量技術機構進行量值溯源，或返回生產廠家進行對比測試，以保證體模具有良好的狀況。

3 外觀及功能性檢查

3.1 儀器外部檢查

       通過對儀器外觀的觀察能夠?qū)x器的性能進行初步判斷。檢測人員要對肝纖維化檢測儀的主機、探頭以及輔助配件的名稱、型號、符號標識的清晰度和完整度進行查驗，保證各個部件的標識清楚；對肝纖維化超聲檢測儀的顯示設備、供電設備及儀器接口進行檢查，保證顯示器無異常，保證儀器連接線、接頭的穩定性與可靠性，確保線路的連接順暢穩固，避免由于接頭松動和接觸不良等情況對儀器的正常運行產生不良影響；要對肝纖維化檢測儀探頭進行檢查，保證探頭與主機準確順暢連接、配置的探頭數量可滿足不同體型的人員檢測、探頭表面清潔干凈，在通電后能夠正常運行。

3.2 儀器自校準

       肝纖維化檢測儀通電后進行自校準。首先是儀器內部電信號的自校準，一般肝纖維化檢測儀內部都設有自動電信號校準功能，在完成儀器的開機啟動后，可以通過運行內部電信號校準功能使儀器完成內部校準。其次是探頭的自校準，探頭在進入工作狀態前，超聲換能器、振動發生器等需進行自校準，超聲換能器是實時發射并接收超聲波的，因此，當探頭指示燈正常時，自校準完成表示探頭處在工作狀態。

4 校準方法

       YY/T1749—2020中規定了肝纖維化檢測儀測量準確度的方法，但沒有闡述測量過程及技術指標范圍。筆者通過多次對肝纖維化檢測儀進行校準試驗及查閱相關材料，并適當擴大測量示值相對誤差范圍，認為測量示值相對誤差均值一般在質控標示值的±15%之內，才對醫學診斷和預防疾病具有實際意義。

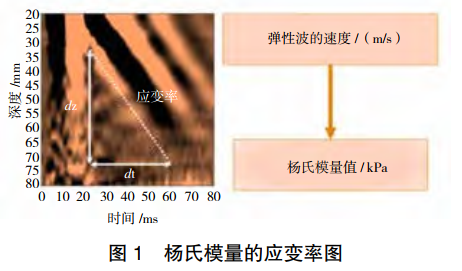

       采用超聲彈性仿組織體模的標稱值與儀器測量值進行比對的方式完成肝纖維化檢測儀的校準：在超聲彈性仿組織體模的聲窗上涂布適量醫用超聲耦合劑，將被檢儀器的探頭耦合于聲窗，按下探頭上按鈕，以瞬時敲擊的方式在超聲彈性仿組織體模中激發剪切波，使被檢儀器屏幕顯示被檢區域的軸向位移與深度、時間的關系，被檢儀器檢出剪切波速度，換算為楊氏模量值并顯示在屏幕，如圖1所示。

       在每次激發剪切波前，應移開探頭后再放置到同一測量位置，激發后要對屏幕顯示的應變率圖的質量進行查驗，保證有效的測量成功次數為10次，計算楊氏模量的算術平均值。再以制造商提供的超聲彈性仿組織體模的楊氏模量值為基準，計算楊氏模量示值相對誤差：測量時，應考慮至少選取兩種楊氏模量不同的超聲彈性仿組織體模進行校準，其中一種超聲彈性仿組織體模的楊氏模量應≤7kPa，另一種超聲彈性仿組織體模的楊氏模量應≥10kPa。測量誤差結果以最不利者作為被檢儀器的測量誤差值。
