2019年9月29日，廣東省港口能源物流產業計量測試中心(以下簡稱中心)經廣東省市場監管局選派的驗收專家組評定，順利通過考核驗收。這是粵港澳大灣區第一家以服務業為目標的產業計量測試中心，中心的驗收通過，標志著廣東省港口能源物流產業升級，將有效解決港口、航運物流領域計量體系及計量保障問題（如圖1所示），精準助力粵港澳大灣區建設，為港口能源物流產業創造優良公平的國際貿易環境提供基礎保障。

圖1　貨運輪船

一、應時而生，為港口能源物流產業發展保駕護航

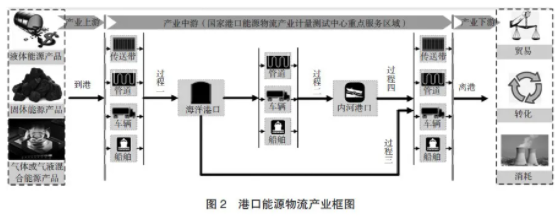

      為深入推進廣州國際航運中心建設，確保港口能源貿易及相關物流產業的快速健康發展，中央與地方政府高度重視港口行業的發展，出臺了一系列政策為港口的發展提供支持和助力。按照黨的十九大精神和習近平總書記對廣東工作四個堅持、三個支撐、兩個走在前列的重要批示要求，根據國務院《中國（廣東）自由貿易試驗區廣州南沙新區片區建設實施方案》、《2017年國家級新區體制機制創新工作要點》、《深化粵港澳合作 推進大灣區建設框架協議》和廣州市政府《建設廣州國際航運中心三年行動計劃（2018－2020年）》要求，緊緊抓一帶一路和自貿試驗區戰略發展機遇，圍繞建設廣州國際航運中心的戰略目標和發展愿景，建設港口能源物流產業計量測試平臺，為港口貿易公平和國際貿易提供保障，港口能源物流產業計量測試中心應時而生，中心依托廣州能源檢測研究院近30年在能源物流儲運領域的技術服務積累，結合新時期產業對計量測試服務的新要求、新特點搭建而成，中心為能源物流產業提供高效、精準、國際化計量服務的專業技術機構，其服務特征范圍包括以海上港口和內河港口為中心，如圖2所示，從到港的遠洋海運船只運送能源物質開始，經中間卸載、交易、存儲直至能源物質到達企業進行使用、消耗、再加工為止的整個物流過程所有產業，涉及石油、天然氣、煤炭等液體、氣體和固體能源物質，實現港口能源物流全產業鏈、全溯源鏈、全壽命周期過程中的可靠、精準測量，助力國家能源戰略的順利實施。

二、強化能力，適應產業發展需求
      中心依托廣州能源檢測研究院為母體進行建設。廣州能源檢測研究院作為國家法定計量授權檢定機構，深耕能源檢驗檢測領域30年，是廣東省唯一一家從事能源計量平衡測試的綜合專業技術機構，在能源物流儲運領域，有著深厚的技術服務積累。在計量服務能力方面，已通過國家認可委（CNAS）實驗室認可和檢驗機構認可，獲得 77 項計量校準資質授權。建設期間，中心新建關于立式金屬罐、熱能表、質量流量計、數字指示秤等關鍵儀器檢定項目18項，計量校準項目14項；關于容量、流量、質量、溫度、壓力、液位、長度、色譜分析、氣體分析等 13 項關鍵參數測量能力；建標考核通過， 擁有社會公用計量標準32個，致力于向社會提供公正數據。針對港口能源物流產業，建有船舶液貨計量艙、彈簧管式精密壓力表和真空表、彈性管式一般壓力表和真空表、工作用貴金屬熱電偶、工業鉑熱電阻等83項檢定項目。



      此外，中心積極開展能力建設與科技創新工作，研制專業測量裝備10套，制定國家標準2項（在研8項）、行業標準6項（在研3項）、方法文件10項，發表學術論文20篇，取得發明專利授權12件、實用新型專利授權18件，涵蓋了船舶艙、岸罐、運輸車容量的精密、自動測量，復雜工況動態測量，過程參數在線測量及在線計量校準，船舶艙、岸罐、運輸車測量數據的使用與確認等產業典型技術需求。例如針對容量計量器具，中心開展了基于立式儲罐的港口區液態能源物質動態測量監控及防作弊技術研究船舶艙容三維激光掃描測量及原油海運貿易短量防范技術研究汽車油罐車容量標定技術研究等測量方法研究項目，實現根據溫度、密度、液位對立式儲罐液態能源物質容量計量防作弊功能，有效解決油罐車容量檢定過程中難平艙、不平艙等問題，為油品貿易公平性提供可靠保障，助力解決產業中的 貿易糾紛船只壓港等卡脖子問題。

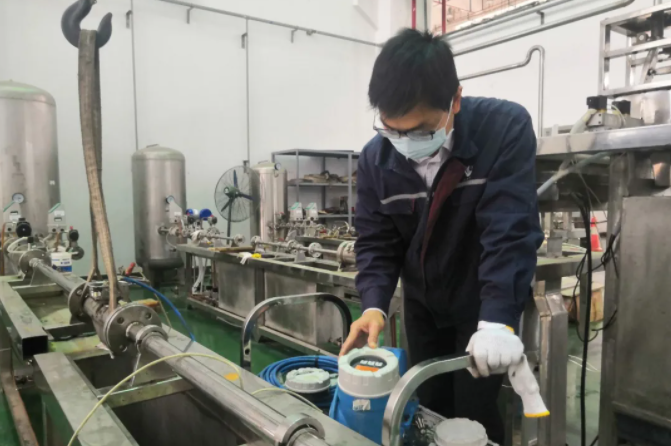

圖3 　液體流量計計量校準現場

三、技術支撐，解決企業測試難題
      中心圍繞破解產業服務難點，以科技創新引領產業計量發展，完善產業計量體系，滿足產業最根本、最急需的計量測試需求，全方位地為企業提供服務，緊貼產業最前沿，為產業解決測不了、測不準、測不快的難題，創造出社會效益和經濟效益。

      臥式金屬罐作為計量和儲存各類成油品的計量器具，是油站與油庫貿易的重要接口，企業由于生產及安全需要，對臥式金屬罐容積標定的準確度、效率及安全性都有較高的要求。對臥式金屬罐進行容積標定是按一定的液位高度間隔，給出目標臥式金屬罐對應高度的容積值，形成罐容數據，從而達到精準計量的目的。目前國內用于臥式金屬罐容積標定的方法主要有幾何測量法、容量比較法、標準流量計法、光標法，其中容量比較法標定得出的罐容數據最為準確，該方法采用標準金屬量器作為標準器，標準金屬量器加滿水后將水注入臥式金屬罐內，再測量臥式金屬罐內液位高度，反復多次，得到一組高度與容積對應數據，后利用擬合曲線的方法得到罐容數據，但該方法標定時間長，效率較低。

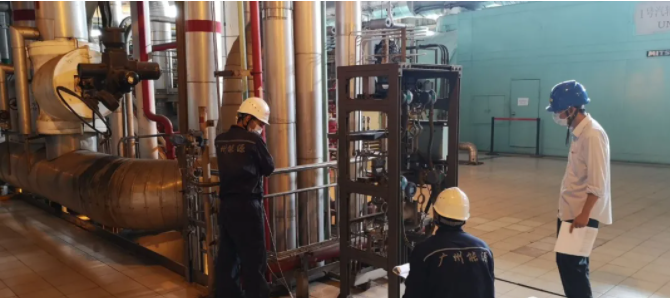

圖４　流量計在線計量校準

      某高速公路服務區有限公司旗下的高速公路加油站由于施工時間緊，開業時間限定，預留臥式金屬罐容積標定時間不足，如果采用傳統的容量比較法無法在工期結束前完成標定計劃，希望有機構在不影響容積標定準確度的情況下，提高效率，在計劃時間內完成既定任務。中心在此背景下，組建專門攻關團隊，提出一種用于標定臥式金屬罐容積的量入量出雙標定裝置及方法，即在傳統的容量比較法基礎上，以一套工作量器或標準表，同時實現兩個臥式金屬罐的容積測量，過程中解決了泵協同控制、液位測量、管線容積、軟件處理等關鍵問題。

      中心在對多家油站的臥式金屬罐容積標定的比對中發現，標定臥式金屬罐容積的量入量出雙標定裝置及方法操作簡單，適應性好，能夠有效地節省設備投入，降低能源消耗，標定效率顯著提升。此次技術方法的改進，順利幫助企業完成計劃工作，獲得了該公司高度好評。為了更好地推廣該技術方法，服務社會，中心將該項技術獲得了發明專利(ZL 2016 1 0117665.X )授權。

四、非標測試，維護計量司法公正
      廣州市某石油公司法定代表人伙同石油公司的財務人員,制作石油公司虛假的財務資料,以注有大量水的燃料油油庫油罐等財物作為擔保物,向廣州市某兩家銀行申請了貸款,簽訂相關的貸款合同和抵押合同。由于介質密度的原因，油庫立式金屬罐上層為燃料油，無法取證立式金屬罐下層是否注水，所以需要第三方檢測機構進行測試分析，在接到廣州市某司法機構的委托后，為了能夠盡快取證判定，中心組建專業團隊研究解決立式金屬罐內是否注水的問題。由于該石油公司立式金屬管上層重油厚度較深，油品黏性大，金屬罐量油口已經全部被油品注滿，傳統量油尺無法直接觀察測量油和水的高度，中心工程師結合現場實地考察的結果和豐富的工作經驗，制定一套針對性的非標測試方法。該方法需要在立式金屬罐人孔蓋處插入密閉導管，以此實現導管能夠穿透上層油品而不被油品堵塞，穿過油層后，打開密閉導管的下層，下層水進入導管，通過測量插入導管后的水高及未插導管前油品加水的高度，綜合油品與水的密度差計算得出實際油的高度及水的高度。

      中心使用此非標方法測試后發現該石油公司立式金屬罐內部確有注水的事實，并及時向委托方出具了測試報告。中心工作人員專業、嚴謹?shù)墓ぷ鲬B(tài)度得到執法部門的高度贊揚，測試報告為執法部門的公平公正執法提供了重要依據。

五、服務客戶，提升檢測水平與效率
      中心為更好助力粵港澳大灣區建設，促進企業提質增效和轉型升級，多頭并進，在技術服務咨詢、流量計量檢測、容量檢測等方面都取得了相當?shù)某尚?。如協助廣州市市場監管局對市內重點用能單位開展能源計量監督檢查工作，重點檢查其能源計量制度的建設和落實情況、能源計量人員的配備和管理情況、能源計量器具的配備和管理情況、能源計量數據的統計和使用情況、能源計量器具配備實質性投放或技術改造情況等，對企業用能計量、節能減排工作提出了改進意見并提供技術咨詢服務，提升重點用能單位計量管理水平，推進企業節能減排工作落到實處；為廣州恒運熱力有限公司在線蒸汽流量儀表進行定期計量校準和維護保養工作，通過在線檢測流量計性能，結合企業工藝流程及現場實際情況，為其分析計量誤差產生的原因，幫助企業解決相關計量問題；錯開企業生產工作高峰時段，實現不停工、不停產，為企業提供液體流量計現場計量校準業務，即提升了檢測效率，也保障了企業的利益；接受珠海醋酸纖維有限公司委托，服務珠海市高欄港經濟區的新廠開展各類氣體、液體流量計的測試工作，開展現場交流和答疑，助力企業節能降耗。如圖４所示。

六、結束語
      中心將繼續扎實計量基礎，整合現有計量檢驗檢測資源，不斷深入產業，繼續發揮省產業計量測試中心計量測試、計量校準、科研、人才培養等核心職能，實現資源的高效利用，提高港口能源物流產業的核心競爭力；繼續增強港口能源物流產業計量的科技創新能力，促進產業升級，提高港口能源物流服務模式與品質，為我國經濟建設貢獻力量。
