隨著熱流計的相關技術的不斷發展，多種形式熱流計計量校準方法和計量校準裝置被人們不斷的實踐，目前熱流計計量校準方法按照原理主要分為絕對法和相對法兩大類。根據裝置的不同形式，絕對法又可以分為保護熱板法、箔加熱法、昭和法等，相對法又根據裝置的設計方式分為多種不同的表現形式。

      1、保護熱板法

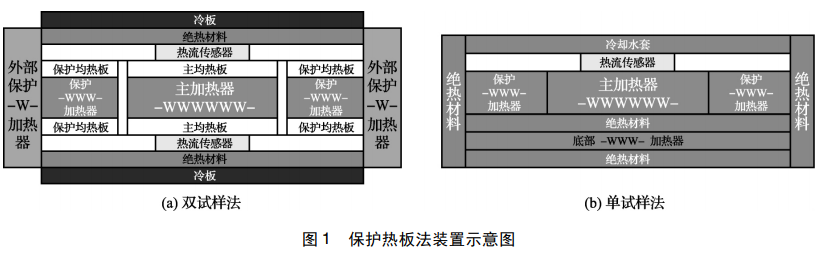

      由于熱流計計量校準原理與理論依據與導熱系數測量相似，以此在未制定相應的熱流計規范之前，熱流計計量校準裝置和計量校準方法主要參照導熱系數測量方法進行。保護熱板法原本是國際上通用的測量絕熱材料導熱系數的標準方法之一，主要參照國家標準ISO8302《絕熱、穩態熱阻及有關特性的測定防護熱板法》，也已經制訂了相應的國標。美國材料實驗協會(ASTM)基于保護熱板法原理，制定了熱流測量標準ASTMC177《用保護式熱板裝置測量穩態熱流和熱傳輸性能的標準試驗方法》，如河北省計量監督檢測研究院，遼寧省計量科學研究院等也起草了相關的熱流計計量校準。保護熱板法基于無限大平板的單向穩定傳熱原理。當主加熱器和冷卻器溫度恒定時，主加熱器功率與其散熱面積之比即等于熱流密度。裝置根據原理可以分為單試樣法和多試樣法，基本原理如圖1所示，計量校準時，通過控制主均熱板和冷板溫度，使熱板和冷板之間形成均勻穩定的熱流，同時通過控制保護加熱器，使保護熱板與主加熱板溫度一致，從而防止熱量的側向流失。在穩態下，通過測量主加熱器的功率，在已知主均熱板面積的條件下，即可得到標準熱流密度。



      PonteFD在19世紀80年就采用類似裝置對熱流計計量校準進行研究，對單試樣和雙試樣進行了實驗及理論分析，其研制的300mm防護板法導熱系最大誤差接1%。上海機械工程學院秦永烈等學者早在上世紀80年代就開始研究相關裝置，并對其測量精度進行了理論分析，根據裝置和被測熱流計的不同，計算得到熱損失均在3%以內。后來上海交通大學，遼寧省計量科學研究院，西安理工大學等單位先后制成了基于保護熱板法的計量校準裝置，并進行了不同程度的改進。遼寧省計量科學研究院研制的單試樣法熱流計計量校準裝置經驗證不確定度在2%以內。西安理工大學韓飛等研制的計量校準裝置熱流密度偏差在1.5%以內。目前保護熱板法仍然是最準確熱流計計量校準方法之一，但是由于其結構較為復雜，計量校準時需要較長的平衡時間，對計量校準速度有一定影響。

      2、箔加熱法
      箔加熱法是采用金屬箔制成的加熱器代替絕對法中的主加熱器。目前主要金屬箔一般采用聚酰亞胺或銅箔為基材刻蝕加熱電路的方法，制成較薄的加熱片。其測量過程可參照ASTMC1114《薄加熱設備穩態熱傳導特性的標準試驗方法》。由于金屬箔厚度極薄，因此熱量側向散失可以忽略不計，在金屬箔底部增加溫差控制器和保護熱板后，其裝置與單熱板法類似，如圖2所示，計量校準時，通過控制箔加熱器的功率來確定熱流密度大小，通過檢零熱流計控制保護加熱器溫度，使得箔加熱器的熱流只能單側流向被測熱流傳感器，同時控制冷板溫度保證熱流和溫度平衡。清華大學王補宣等早在1984年就采用5μm的銅箔作為加熱器來產生熱流，并對裝置進行了數值分析。中國計量科學研究院就以此為原理發明了一種熱流計計量校準裝置，通過實驗和理論分析的方法分析得到其不確定度可以達到1%。由于金屬箔加工技術的不斷提高，箔加熱法成為近幾年研究較多的檢測方法。與保護熱板法相比，箔加熱法的設備減少了側向保護裝置，因此裝置體積和復雜程度均得到改善，另外箔加熱器熱容較小，平衡時間一般較短，可以完成快速計量校準



      3、昭和式

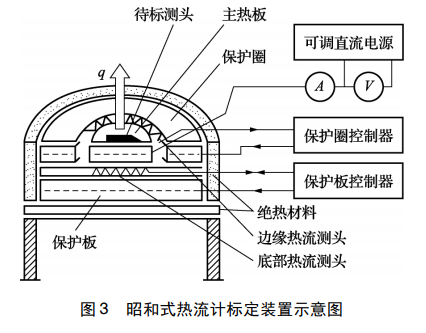

      昭和式測量方法也是基于無限大平板理論，其設計初衷是模擬熱流計的真實使用過程，計量校準時只有熱板，沒有冷板，計量校準時將傳感器一側直接貼在熱板上，另外一側采用直接暴露在空氣中，裝置如圖3所示，由于計量校準時容易受外界空氣變化的影響，且平板上的熱流因?yàn)樘筋^的存在發生扭曲，其測量結果與其他幾種方式相差可達20%］。因此目前這種方法應用較少，僅日本昭和電工株式會社(現KYOTO-KEM)用于計量校準TＲ2型熱流傳感器。但是由于昭和式測量方法對冷面形狀沒有要求，可以解決一些背面形狀特殊的熱流計計量校準問題。



      4、相對法

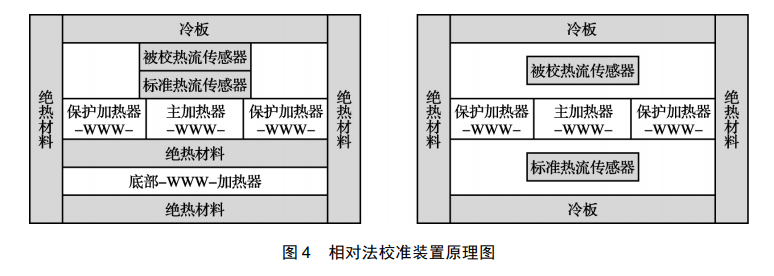

      相對法即通過已經經過計量校準的的熱流計作為標準來測量被檢熱流計的方法。測量裝置和方法可參照ISO8301或GB/T10295《絕熱材料穩態熱阻及有關特性的測定熱流計法》。一般采用標準熱流計和被測熱流計疊放，或?qū)ΨQ放置的方式，如圖4所示。測量時，控制加熱器功率和冷板溫度，當系統達到穩態時，分別讀取標準熱流計和被測熱流計的示值，通過比較二者差值計算其誤差。李斌等學者根據這種原理對熱電堆型熱流計進行了標定。還有研究者采用相同工況下對標準熱流計和被檢熱流計分別測量的方式。相對法計量校準熱流計時，測量比較直觀，對設備的穩定性要求較低。同時計量校準時，需要有經過計量校準的標準熱流計，而且要求形狀厚度基本相同。被檢熱流計準確性取決于標準熱流計是否準確，因此一般情況下測量不確定度要比絕對法大，通常超過5%



      5、其他方法
      除上述應用較多的方法外，近年來一些研究者還提出了一些其他的測量方法。如中科院力學所采用材料的熱容標定熱流計的方法。此方法的基本原理是將熱流計與一個導熱性好的高溫物體緊密貼合，并將高溫物體的其余各面保持絕熱，通過高溫物體的質量，比熱容等已知參數以及對高溫物體溫度的測量來計算瞬態熱流，從而對熱流計進行計量校準或標定］。上海市計量科學研究院葛志松等提出采用已知材料導熱系數測量熱流的方法，即通過測量導熱系數標準材料的兩側的溫差，推導出熱流密度，從而對熱流計進行標定和計量校準山東省計算中心鄭曉勢等提出采用冷箱和熱箱法測量熱流的方法，通過熱箱和冷箱溫度的控制產生穩定的熱流，通過對導熱平板兩側溫度的測量推導出熱流密度
