根據國內外現行的技術標準中規定和推薦的檢驗方法，結合實際工作中的操作經驗，針對Ⅱ級生物安全柜的，與防護性能相關的主要參數的現場儀器校準測試要點總結如下。

      1、氣流流速
      體現防護功能有效的重要指標，具體包括流入氣流與下降氣流兩項。流入氣流指通過安全柜隔離窗下方操作口，進入前窗下側泄流槽的氣流，通過該氣流在操作口形成一道空氣屏障，為操作人員提供保護。下降氣流是指柜內經過高效過濾器凈化，工作區正上方向下流動的層流。儀器校準測試方法為風速計法或風量儀法。風速計法:將安全工作窗開啟至規定高度，隨后使用風速儀在工作窗操作口平面上下兩排(距離上沿25%和下沿25%高度)測量流入氣流流速，最后由各點的測量值計算出平均值作為儀器校準測試結果。下降氣流流速則在操作臺面依規布點，在定置點測量穿越該平面的下降氣流流速進而計算平均值得到。一般在下降氣流流速測試時，測量點至少有3排且等距分布。風量儀法:只針對流入氣流，具體方法在JJF1815-2020中有介紹，測量時須風量儀與安全柜檢測口的密封必須可靠。相較于風速計法，風量儀法的優勢在于可以避免儀器校準測試點位的誤差引起的測量結果的偏差。

      兩個流速指標體現了安全柜動力、管路系統的工作情況，不達標時，需專業人員排查維修。B2型安全柜結構復雜，附外部設備，維修較A1型復雜，需考慮房間送風、回風及壓力等參數，以及定置位置和外排管路布置等全局因素。

      2、高效過濾器完整性
      生物安全柜內潔凈氣流以及確保排出氣流安全的重要耗材。高效過濾器完整性測試中，我國的JJF1815-2020、YY0569-2011與美國NSF/ANSI49:2018、歐盟的EN12469:2000均規定/推薦使用人工氣溶膠發霧配合掃描檢漏法，氣溶膠來源除EN12469:2000外均采用聚苯乙烯粒子。技術要求國內外的表述基本一致。掃描檢漏使用氣溶膠光度計讀數，檢測前須卸去過濾器的散流板和保護蓋。多數品牌型號的安全柜預留了上游測試口，氣溶膠粒子與之直接連接，否則應將發生粒子導入安全柜的入流位置。檢測時，氣溶膠光度計的鴨嘴形探頭與過濾器表面距離不大于25mm，以不超過50mm/s的速率進行掃描，采用蛇形掃描路線防止漏掃，重點部位為過濾器與其他零部件之間的結合部、溝槽等。對于部分不具備掃描檢測條件的安全柜型，須在下游排氣的負壓管道上鉆孔，將光度計的探針插入孔中進行下游濃度測試。掃描時遇到超限報警時，當反復掃描確認，排除包括振動在內的干擾因素再判斷。不符合情況一般由于高效過濾器破損、結合處安裝不妥等原因造成。

      3、潔凈度
      與生物安全相關的重要指標，Ⅱ級生物安全柜技術要求中，規定對進入工作區和排出進入實驗室環境的氣流均經過高效過濾器的過濾并應達到一定的潔凈度等級，也是直接反映對樣本保護機能的指標，表征操作臺的潔凈環境等級。潔凈度的測試通常采用塵埃粒子計數器法。JJF1815-2020中規定對生物安全柜的潔凈度測試與生物潔凈室環境的測試大同小異，即在安全柜的工作臺面上，劃定采樣點:通常，邊界距離操作窗、側壁及后壁100mm以上，并按照梅花圖形布點5個以上;塵埃粒子計數器的采樣口至少高于臺面200mm，并在每個儀器校準測試點進行3次采樣。潔凈度超限多見于四個角落，特別是工作窗側的兩個角落。原因包括封邊松脫，角落氣流淤滯，以及工作窗口氣流受外界影響導致外界氣溶膠進入工作區。

      4、氣流模式
      評價安全柜安全防護作用的可視化定性指標。氣流模式檢測時，發生煙霧的技術方法無統一規定，可采用氣溶膠發生裝置、發煙筆等，對柜內不同區域的氣流進行示蹤，檢測人員。在對下降氣流流形進行儀器校準測試時，檢測員將煙源沿安全柜的操作臺面的中心線，在前操作窗開啟部分下沿的100mm以上的高度快速移動并觀察，氣流應向下流動且無明顯的旋渦;測試觀察窗氣流時，須在操作窗開啟部分下沿150mm以上高度一線發煙并觀察，氣流應向下流動且無明顯的旋渦，且柜內的氣流不逸出到外界;在進行操作口邊緣氣流測試時，在安全柜外貼著整個操作窗發煙并觀察，氣流應向內吸入泄流槽且不進入操作區臺面;在滑動窗密閉性測試時，發煙位置在安全柜內頂50mm處，氣流應不溢出柜體。氣流模式不符合的原因往往是前述幾個方面合力造成，一般要結合各定量指標綜合分析排查原因。

      5、測試參數間的相關性分析

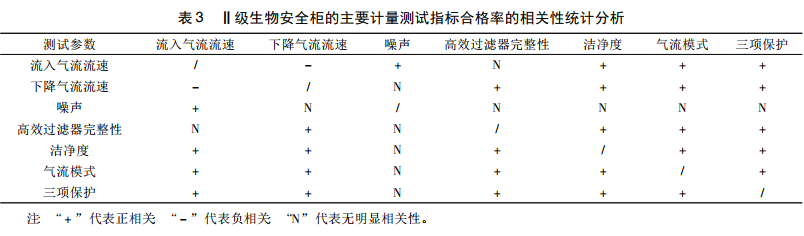

      安全柜的計量參數共同反映其安全防護的有效性，研究人員發現，主要參數間的合格率存在一定相關性。表3統計了基于100臺Ⅱ級生物安全柜測試數據(71臺完全符合JJF1815-2020中技術要求，29臺有部分參數不符合)，總結了儀器校準測試參數間的相關性結果。發現:

      (1) 流入氣流流速與下降氣流流速存在一定的負相關性，這與內循環風機的比率設置相關。A級安全柜在風機無故障的前提下，調教相對簡單。B級安全柜，入流風速過高、下降氣流流速過低的伴生情況和嚴重程度比較多見，一方面，外排管路和風機設置須合理配置，在負壓房時需考慮相對房間的送排風，另一方面，兩者的平衡需通過氣閥的合理調整來實現;

      (2) 氣流模式與潔凈度測試結果具有正相關性，當入流和垂直氣流混亂時，往往會發生外界空氣流入操作臺面、特別是兩個靠近觀察窗的左右側角落的情況，此時也會伴隨發現下降氣流流速測量結果低于標準值，當發現該類情況，表明安全柜對樣品的產品、交叉污染保護作用已經失效;

      (3) 三項保護與氣流流速、氣流模式、潔凈度以及高效過濾器完整性均有正相關性，任意一到兩項參數不符合標準時，往往也會發現三項保護不在標準要求內。這從側面也印證了生物安全柜保障的防護能力是系統性的，短板效應顯著，因此使用、維護、儀器校準時均需要相關人員全局考量。
