1、系統設計原型

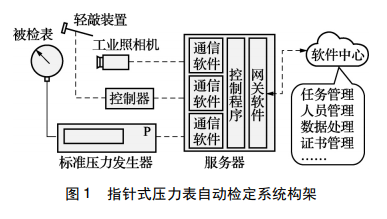

       基于國家檢定規程對壓力表的校準檢定項目和校準檢定流程的要求，通過各環節的自動化設計，搭建指針式壓力表自動儀器校準檢定系統，系統的基本構架如圖1所示。



       (1)通過標準壓力發生器實現壓力自動控制，根據被檢表量程和檢定點的設置自動升壓/降壓至儀器校準檢定點。
       (2)通過工業照相機自動拍攝儀表表盤，應用后臺圖像識別程序自動識別儀表示值讀數。
       (3)通過PLC控制器驅動輕敲裝置，模擬人工輕敲表殼的動作。
       (4)通過后臺軟件實現對儀器校準檢定數據的自動處理以及對儀器校準檢定流程的全面控制。

2、壓力輸出單元設計

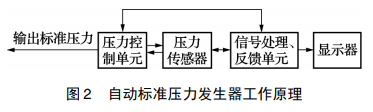

       壓力輸出單元的核心為自動標準壓力發生器，由高精度壓力傳感器、壓力控制單元、信號處理反饋單元、顯示輸出通訊單元、壓力管路分配器、殼體結構等組成，工作原理如圖2所示。壓力發生器控制電磁閥，將壓力系統中的輸出壓力調整至設定目標壓力的控制保持極限范圍，并且繼續主動將壓力控制在目標值附近。壓力輸出單元的集成可以直接選擇市場上成熟的模塊化壓力控制器配以滿足要求的標準壓力傳感器模塊和壓力源，F(xiàn)LUKE、GE、康斯特等主要廠商可以提供成套的產品解決方案。



3、機器視覺自動檢測單元設計
       機器視覺自動檢測單元設計主要包括:照明設計、鏡頭選型、相機選型和視覺識別算法開發等幾個方面。

3.1、照明設計
       照明是影響視覺檢測系統輸入的重要因素，直接影響輸入數據的質量和應用效果。目前主流的光源包括:環形光源、背光源、條形光源、同軸光源等，通過實驗表明條形光源是適合儀表檢測的最佳光源，在條形光源下采集的圖像需要檢測的目標特征與需要忽略的圖像特征對比度大，易于算法檢測;亮度也可以達到足夠的亮;魯棒性也較好，條形光源的安裝位置和角度的適應性都比較好。

3.2、鏡頭選型
       鏡頭的選擇主要注意一下幾點:焦距、目標高度、影像高度、放大倍數等，為了減少物距變化對采集圖像的影響，系統選擇遠心鏡頭。

3.3、相機選型
       按照不同標準，相機可分為標準分辨率數字相機和模擬相機;根據不同的應用場景相機又分為線掃描相機和面陣相機。結合儀器校準檢定工作環境，推薦選擇面陣的CCD相機。根據表盤的檢測精度選擇相機的分辨率:相機像素精度=單方向視野范圍大小/相機單方向分辨率。則相機單方向分辨率=單方向視野范圍大小/理論精度。譬如:若單視野為5mm長，理論精度為0.02mm，則單方向分辨率為250。然而為增加系統穩定性，不會只用一個像素單位對應一個測量/觀察精度值，可以選擇倍數4或更高。

3.4、視覺識別算法
       算法設計的基本流程為:圖像預處理、獲取感興趣區域、目標檢測和識別、后處理、結果判定。首先，對輸入圖像進行預處理(如去噪、增強及旋轉矯正)，得到的圖像利于后續檢測和識別;然后，獲取預處理后圖像的局部感興趣區域，在局部感興趣區域圖像上執行檢測算法。根據儀器校準檢定要求，需視覺識別主要為表盤量程和指針讀數

       (1)表盤量程識別壓力表量程檢測重點在于能夠準確檢測或計算出滿量程位置的數值。提取出滿量程位置圖像后，采用基于深度學習的數字識別方法對滿量程值進行識別，具體步驟如下:①檢測數字區域;②對數字進行分割，得到單個數字;③采用基于深度學習的數字識別算法，識別出單個數字;④將單個數字進行后處理、拼接，得到滿量程數值。考慮到可能有遮擋、臟污、模糊等因素的干擾，在檢測過程中可增加一處感興趣區域，如量程中間區域，檢測出量程中間值的示數，通過計算得到最大量程。

       (2)指針讀數識別獲取壓力表讀數有兩種方式，通過兩種方式計算出示數值后，可對二者進行結果融合，得到最終讀數。方法1:檢測出指針指向位置，通過計算其與滿量程的占比計算出示數值，具體如下:①檢測指針并對其直線擬合;②計算指針相對于零點的旋轉角度;③計算指針旋轉角相對滿量程角度的占比;④按比例計算出示數值。方法2:檢測出指針指向位置和表盤刻度，根據指針落在表盤刻線的區間計算示數值。

4、輕敲模擬單元設計
       采用PLC控制器控制微型電機，由微型電機驅動輕敲小錘，模擬人手的輕敲動作。使用PVC錘頭，保證敲擊接近手感。軟件發送一個指令，即完成一組敲擊，一組敲擊次數及頻率可配置修改。



5、后臺軟件設計

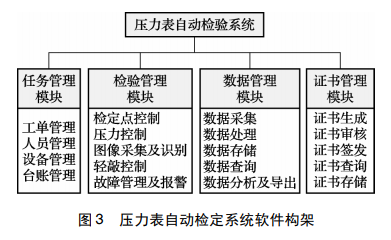

       依據儀器校準檢定規程設計后臺管理軟件，軟件的構架如圖3所示。通過相關功能模塊的設計，實現對整個儀器校準檢定過程是自動化控制和數字化管理。
