一、服務背景
      近年來，核能發展迅速。2019年，全國核電發電量3483.5億千瓦時，占全國發電量的比重為4.6%，比上年提高0.6個百分點。中國運行核電機組47臺，居世界第三；在建核電機組11臺，居世界第一，核電供應能力持續增強。核能發展帶來了新的動力，同時也伴生著安全風險和挑戰。核安全對于核能的健康發展具有關鍵影響。提升核與輻射事故應急能力，是實施科學有效安全監管的重要組成部分。

      應急防護用光子輻射周圍劑量當量率儀，又稱便攜式高量程光子輻射周圍劑量當量（率）儀，是指用于特定核事故應急場合測定由外照射光子輻射產生的周圍劑量當量H*(10)(率)的便攜式輻射防護測量儀器，是核電站等核設施必備的監測儀器，用于核島內部循環水及排出流等劑量監測，以及事故應急狀態下輻射劑量監測，其量值的準確性至關重要。

      在輻射防護儀器中，應急防護用光子輻射周圍劑量當量率儀是一個較為特殊的品種，其量程高于通用型便攜式輻射劑量當量率儀，ICRP建議應急防護用儀器劑量當量率范圍覆蓋1mSv/h~10Sv/h，其測量范圍至少包括4個數量級。只有這樣才能滿足核電站應急防護所需的高量程覆蓋，同時滿足日常

      監測和應急報警功能。因此，應急防護用光子輻射周圍劑量當量率儀量值的準確性需要得到保證，其計量校準技術方法研究至關重要。

      由于相關計量校準技術并不完全適用于該款儀器，在日常儀器計量計量服務和業內交流過程中，收到了客戶及業內同行對于應急防護用光子輻射周圍劑量當量率儀校準的迫切需求。同時，應急防護用光子輻射周圍劑量當量率儀校準技術的瓶頸在于能夠覆蓋1mSv/h~10Sv/h劑量率范圍的單一射線質的參考輻射場較為稀少。由于Sv/h級劑量當量率要求137Cs參考輻射源活度達到1013Bq級別，受限于高活度137Cs輻射源極其昂貴的價格，以及輻射安全監管的制約，目前國內少有達到Sv/h量級的137Cs參考輻射場。

      基于上述背景，國家核電儀器儀表產業計量測試中心（以下簡稱中心）開展了應急防護用光子輻射周圍劑量當量率儀計量校準技術的研究。

二、服務內容
      為解決寬量程參考輻射場的問題，中心結合現有的60Co參考輻射場（劑量當量率范圍：1mSv/h~10Sv/h）和137Cs參考輻射場（6uSv/h~10mSv/h），利用60Co參考輻射場覆蓋高劑量率范圍，137Cs參考輻射場覆蓋低劑量率范圍。并實驗測定應急防護用光子輻射周圍劑量當量率儀對于60Co和137Cs參考輻射的讀數隨劑量率變化曲線，研究其能量響應特性，并利用劑量率重合區計算能量響應修正因子。研究方案的概念圖如圖1所示。

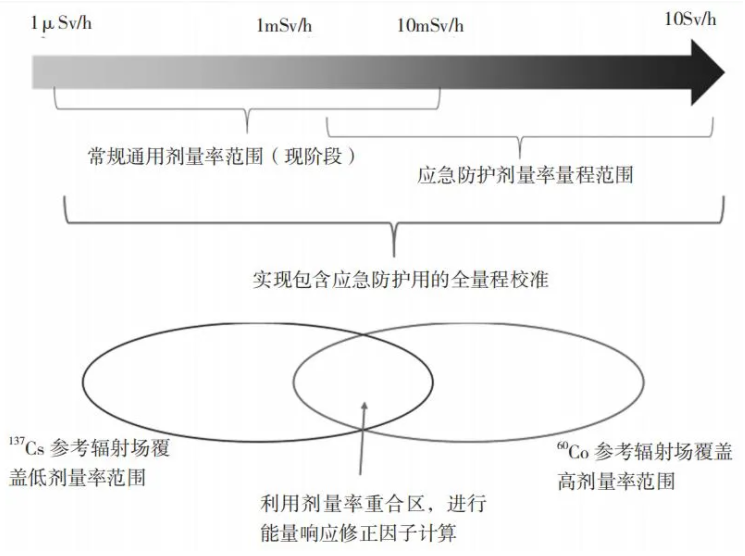

圖1 應急防護用輻射劑量當量率儀校準技術的研究方案概念圖

      研究過程中，首先采用PTW公司的UNIDOS-Webline系列主機，0.6mL,30mL,1000mL等3種規格的石墨空腔電離室，對60Co和137Cs參考輻射場各參考劑量點的周圍劑量當量率進行測量。

      然后調研確定了常用的3款應急防護用輻射劑量率儀：FH40G（-X），6150AD和RADIAGREM2000，配置相應的探測器，在60Co和137Cs參考輻射場各參考劑量點分別測量周圍劑量當量率，計算由60Co參考輻射響應曲線修正至137Cs參考輻射響應曲線的轉換因子。

      利用被測儀器在60Co參考輻射場低劑量率段和137Cs參考輻射場高劑量率段的周圍劑量當量率重合區域，采取線性擬合公式，將被測儀器在60Co參考輻射場的測量值擬合曲線修正至儀器在137Cs參考輻射場的測量值擬合曲線，采用線性擬合公式y(tǒng)=kx,對137Cs和60Co散點圖進行擬合，得到y(tǒng)137Cs=k137CsX137Cs，y60Co=k60CoX60Co，修正因子13760CsCoA=kk。計算得到60Co轉換到137Cs的修正因子A。測得高量程段60Co校準因子：讀取在60Co參考劑量點下被測儀器校準因子，其中R60Co為參考值，M60Co為測得值。修正換算出被測儀器在137Cs高量程段中的校準因子，將高量程段60Co校準因子除以修正因子A值，得到修正后被測儀器在137Cs高量程段中的校準因子如式（1）所示：

      研究還對修正因子A進行了不確定性分析，得到研究中的3款修正因子的相對擴展不確定度均在5.5%以內。

三、服務成果
      2019年，某核儀器開發公司自主研制采用雙GM探測器的應急防護用高量程光子輻射周圍劑量當量率儀。研發過程中探測器關鍵性能參數測試遇到難題，尋求中心幫助。對此，中心在提供實驗裝置基礎上，派出對口專家對接企業研發人員，指導、協助設計測試方案，并就和探測器響應死時間的難題和探測器切換混亂的問題，從原理和設計方案給出修改建議，并幫助該儀器公司完成修改后測試和調整，助力國產核儀器突破技術瓶頸，提升產品能級。

      利用應急防護用光子輻射周圍劑量當量率儀校準技術的研究成果，截至目前，中心已經完成了應急防護相關的儀器校準近百臺件。其中90%以上的客戶來自核電行業，保障了核電行業應急防護用光子輻射周圍劑量當量率儀的準確性。

      此外，中心依托單位上海市計量測試技術研究院主導起草的《應急防護用光子輻射周圍劑量當量率儀校準規范》經會議審定獲全體委員一致通過。該規范的制定將為確保核應急監測的準確可靠提供基礎性支撐，對于核電核安全保障具有積極意義。目前該校準校準規范已提交報批稿。

四、結束語
      中國核事業進入了安全高效發展的新階段，中國核安全事業進入了高質量高水平發展的新時期。核電儀器儀表是核電產業中的重大關鍵領域，關系到整個核電的安全運行保障。中心從核電行業實際應用出發，以核電儀器儀表產業發展需求為導向，以服務和支撐產業發展為使命，結合自身的科研實力與科研條件，建立了應急防護用光子輻射周圍劑量當量率儀校準能力，并起草了國家計量校準規范，為核電行業應急防護領域提供技術開發服務和校準校準服務，著力于服務核電儀器儀表產業全溯源鏈、全產業鏈、全壽命周期，實現促進、支撐和引領產業創新發展，推動核電儀器儀表的國產化進程，為中國核電健康安全發展提供計量校準技術保障。
作者：上海市計量測試技術研究院（國家核電儀器儀表產業計量測試中心）  王遙 何林鋒 徐炎 周紀棟
