1. 裝置的設計

      高濃度可燃?xì)怏w報警器計量校準裝置設計從構成爆炸的因素以及防爆設備相關要求兩個方面考量。

（１）設計低氧的試驗環境，將計量校準時環境氧氣濃度降低至爆炸需氧濃度以下，避免爆炸可能；

（２）選擇不同原理的氣體稀釋裝置替代現熱式質量流量計并能達到正常使用要求；

（３）按防爆要求定制試驗箱體及氣路上的相關控制閥體。

2. 裝置的結構

      裝置結構如圖１所示，包含三個部分：

（１）100為氣體稀釋部分，用于稀釋高濃度可燃?xì)怏w標準物質；

（２）200為試驗艙部分，主要提供低氧的防爆試驗環境；

（３）自動控制部分，控制管道上氣動閥組件

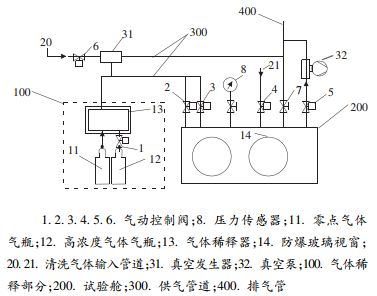

 圖１ 裝置結構示意圖

3. 氣體稀釋部分

      采用毛細管原理的氣體稀釋器，原理結構如圖２所示，成分氣（高濃度可燃?xì)馀c稀釋氣）常為氮?dú)饨?jīng)過壓力調整部件后進入通道切換閥，再進入５只規格一樣的毛細管進行稀釋，可進行６檔稀釋，稀釋成原濃度的０％、20％、40％、60％、80％、100％。該原理為物理原理的分割，控制好進入每一根毛細管的氣體壓力即能使得毛細管的出口流量保持一致，不需要通電降低了稀釋時的風險。

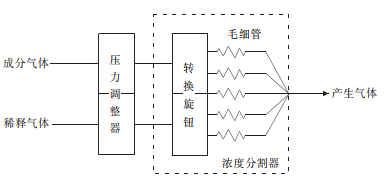

 圖２ 氣體濃度稀釋器

4. 試驗艙部分

      箱體約0.5ｍ３，主體采用８ｍｍ厚304不銹鋼材質制造，各連接件均使用有防爆功能的產品，如防爆隔離密封接頭、防爆穿線盒等，有較高的抗沖擊強度。設有２個觀察窗內嵌有12ｍｍ厚防彈玻璃，全透明鑲邊用螺栓連接在箱體側板上用于試驗數據的觀察。箱體上氣體管路為316Ｌ材質的不銹鋼內拋光管，管路上閥門為氣動控制閥門，管路連接真空泵采用防爆型泵。

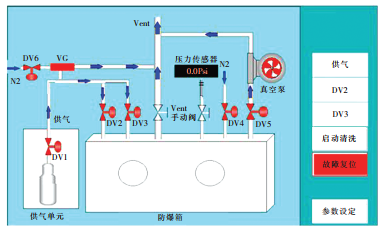

 圖３ 裝置操作界面

5. 自動控制部分

      如圖３所示，“供氣”及“ＤＶ２、ＤＶ３”按鍵控制由稀釋裝置稀釋的高濃度可燃?xì)怏w標準物質輸送至防爆箱內被檢儀器檢測端；“啟動清洗”按鍵包含試驗前管路和防爆箱的除氧清洗，以及試驗后管路和防爆箱內剩余高濃度氣體的清洗，利用真空泵和真空發生器結合相關氣動閥實現管路和防爆箱內的抽真空動作，再通過“ＤＶ４”氣動閥通道往防爆箱內灌入氮?dú)馐箟毫ρa(bǔ)充至正常大氣壓
