1 溫度系統的分立元件校準法

       按照J(rèn)JG75—2022《標準鉑銠10-鉑熱電偶》的要求，在燒結爐測溫系統中，傳感器送至計量部門進行校準，現場測量儀表則采用過程校驗儀進行校準。將傳感器與測量儀器分開進行校準，在實驗室條件下，通過對比待測儀表與更高等級的計量標準器，實現量值的溯源。此方法通常具有較高的準確度優勢。在實際應用中，筆者發現由經計量部門校準合格的儀表和傳感器組合而成的溫度系統，其系統誤差相對較大，導致現場應用效果不佳，其主要影響因素有以下3點：

       （1）熱電偶在應用過程中易腐蝕和老化，進而導致偶絲質地不均。長時間處于高溫環境下的熱電偶，其偶絲可能會出現惡化，從而引發熱電動勢的變化。隨著溫度的升高，惡化程度加劇，尤其在具有溫度梯度的區域，劣化部分可能產生寄生電動勢，與總熱電動勢疊加，從而導致測量誤差。

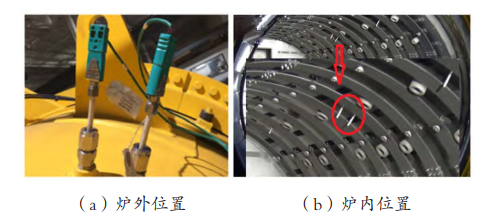

       （2）熱電偶材質本身不均質。在計量室進行檢定時，熱電偶僅能展示從測量端開始300mm長偶絲的熱電特性。然而，實際應用中，熱電偶插入的位置與燒結產品存在一定的距離，且在拆裝熱電偶時，其在爐內的位置可能發生變化。因此，所測量到的溫度并非真實的爐溫，而是熱電偶插入位置的溫度，如圖所示。

       （3）關于鎧裝熱電偶的分流誤差問題。熱電偶保護管所使用的絕緣材料為MgO粉末，當溫度升至800℃以上時，其絕緣強度會顯著下降。若溫度進一步上升至1000℃及以上，MgO粉末的絕緣強度將變得極低，從而容易導致誤差產生。此外，僅對測溫或控溫系統的傳感器進行檢定，頻繁的拆裝操作也會加大儀表受損的風險。

2 測溫環校準法

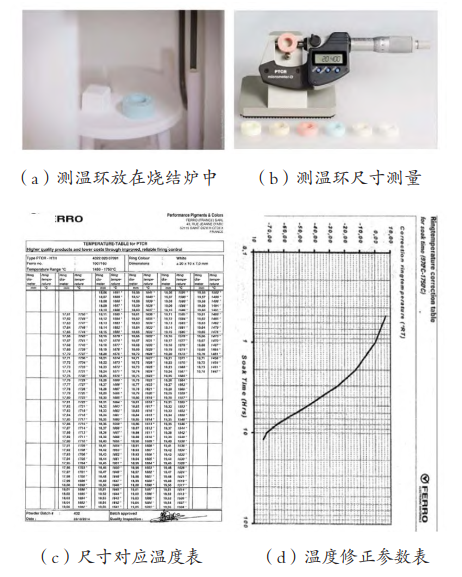

       分立元件校準法程序相對復雜，需中斷燒結爐的正常生產，目前粉末冶金行業大多不采用分立元件校準法，而是使用測溫環粗略校準燒結爐溫度。測溫環作為一種陶瓷材料，具備記錄爐體內產品所經歷的熱過程的特性。在其理想的使用環境和溫度范圍內，測溫環根據所受溫度的差異產生收縮，且收縮率呈線性。通過對照收縮后的測溫環直徑與換算表，可得出相應的測試溫度，測溫原理如圖所示。

       盡管使用測溫環校準法相較于分立元件校準法更為方便，但局限性也非常明顯。測溫環的溯源較為困難，測溫環本身的一致性、精確度不高，制造的每批次陶瓷測溫環在不同溫度下的收縮率都不一樣，所以每一批次的陶瓷測溫環都需有不同的溫度對照表，且這個對照表是在相對理想的氣氛、加熱速度、保溫時間、特定爐型下測量得到的，與實際使用時爐子的狀況存在較大差異。如果爐膛氣體流動性較大時，會產生比在靜態氣流下更大的“物質損失”，而造成測溫環更大的收縮，導致誤差增大；在真空或少氧的氣氛下，測溫環會產生MgO、AlO、SiO等氣體，在這種情況下會導致誤差增大，這些物質也會污染燒結爐和產品。上述缺點的存在，使測溫環在稀土永磁燒結爐中的應用受到限制。

3 爐內多點校溫

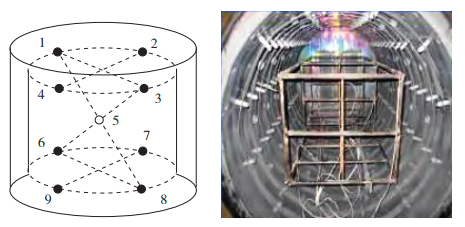

       航空航天工業和汽車工業中廣泛采用AMS2750D《高溫測量》、CQI-9《特殊過程：熱處理系統審核》兩種高溫測量規程，在這兩個規程都包含若干個部分，分別列出了對儀表、熱加工設備熱電偶、溫度均勻性測量（TUS）和系統精度測試（SAT）的要求。按照規程要求，通常在爐內架設立方體或圓柱體支架，使用九點或十五點，對爐溫及均勻性進行現場校準，該校準方法精確度高，可以同時校準爐溫和溫度均勻性，如圖所示。

       缺點是校準程序相對復雜，工作量大，需對操作人員進行專業培訓，且需中斷爐子的正常生產校準熱電偶，連接導線直接安裝在爐內。在高溫環境下，連接導線的隔熱困難使這種方法較難在1000℃以上進行校溫。稀土永磁燒結爐正常使用溫度在1250℃左右，使用這種方法難以實現直接校準稀土永磁燒結溫度的在線原位校溫。

4 在線原位校溫

       當前，全球領先的航空航天、軍工企業以及冶金、機械等行業，在追求提高產品質量、節能降耗目標的過程中，對溫度測量的精確度需求日益攀升。然而，傳統的離線式分立元件校準方式已無法滿足生產與科研的實際需求。2005年，美國航空航天及國防部頒布了AMS2750D，著重強調了系統準確度校準的重要性，從而使得測溫系統的在線原位校準新理念逐漸受到關注和重視，主要有爐窯帶校溫孔和帶校溫孔的熱電偶兩種方式。需要校溫時，將校溫?zé)犭娕疾迦腩A(yù)留的校溫孔，連接校溫儀表，以爐窯本身作為熱源，可實現在線原位校溫。AMS2750D實施在線原位校準時，要求標準與被校準傳感器的測量端間的距離必須小于76mm。有學者開發了帶校溫口的熱電偶，該種傳感器可用于對爐溫的測量與控制，當需要對工作熱電偶進行校準時，不需要停爐，也無需拆裝原有熱電偶，將標準熱電偶插入孔內，接好儀表，就可以對工作熱電偶進行校溫。該校溫方法相對簡單，可以實現在線原位校溫，不足是僅能校準熱電偶，并不能真實反映產品經受的溫度。
