1 案例概況

1.1 案例背景

       雷達散射截面積(RadarCrossSection，RCs)是衡量目標對雷達波反射能力的重要參數，反映目標在雷達接收方向上反射雷達信號能力的度量。在高級駕駛輔助系統(ADAS)測試用目標物的研發測試中，RCS也是衡量其是否能夠滿足技術標準的重要指標。目前，對于目標物RCS參數的測試方法，盡管檢測機構及相關高校均有所研究，但尚未形成統一的測試方法。當前更為常見的方法是通過真實車輛搭載毫米波雷達進行測試，然而這會導致測試數據的一致性較差。RCS參數測量的目的在于評估ADAS測試用目標物在不同角度下，隨著與雷達相對距離的增大，目標物對毫米波雷達的反射能力，判定其數值是否在IS019206系列標準規定的上下限范圍之內，并能夠最大限度模擬真實道路參與者的雷達反射屬性，可用于車輛自動駕駛功能有效性的測試驗證。

1.2 案例簡介

       為規范RCS參數測量方法，確保測試數據的一致性與準確性，國家智能網聯汽車產業計量測試中心(以下簡稱“中心”)在深人了解行業需求及相關標準的基礎上，決定采用自研毫米波雷達測試系統，運用自動循跡驅動平臺搭載毫米波雷達，在空曠的測試場地內，對ADAS測試用目標物RCS參數進行測試，并采用可靠的數據處理方法，對原始數據進行分析，形成了一套完整的RCS測試方案。

2 案例做法及取得的成效

2.1 需求分析

       目前在自動駕駛測試試驗中，ADAS測試用目標物主要以國外進口設備4A為主，但國外進口設備存在貨期長、價格昂貴、維修成本高等問題。因此，對于ADAS測試用目標物的國產化已迫在眉睫，而RCS作為衡量目標物的重要參數，隨之而來的，就是對目標物RCS測試方法的確定與統一，與此同時，就ADAS測試用目標物而言，汽車行業領域內亟需一套完整的產品計量校準方案。

2.2 技術難點

       本案例中的關鍵點是如何采用簡便的方法對目標物進行RCS測試，并且在測試過程中，減少測試環境對測試數據的干擾性。導致這些問題出現的主要原因是，目前已有的RCS測試方法采用實車搭載毫米波雷達，存在操作復雜、一致性差等缺點。此外，在測試試驗中，毫米波雷達高度及角度均不是出廠設置，因此需采用標準的三角錐進行原始數據的校準。同時，因測試環境的復雜性，毫米波雷達接收到的反射數據會存在數值波動，因此在數據處理中，需對數據進行濾波處理。為保證最小化測試環境對測試數據的干擾性，整個RCS測試試驗均在空曠場地內進行。

2.3 解決方案

       (1)在整體測試方案確認中，采用自驅動平臺車搭載毫米波雷達，對目標物進行測試。

       (2)在對ADAS測試用目標物測試試驗前，采用標稱值為10dB的三角錐，對RCS測試數據進行校準。

       (3)為排除偶然現象引人的誤差，在RCS測試試驗過程中，同一角度下，對目標物進行5次往復循環試驗，并且被測目標物以固定間隔角度在0~360。范圍內固定旋轉。此外，為保證數據量的穩定，毫米波雷達測試系統搭載的自驅動平臺車以5kmh勾速行駛。

       (4)在原始數據處理過程中，為消除異常數據對整體數據的影響，同時采用數據移動平均處理的方法，依次取相鄰10個點RCS數值做平均值。

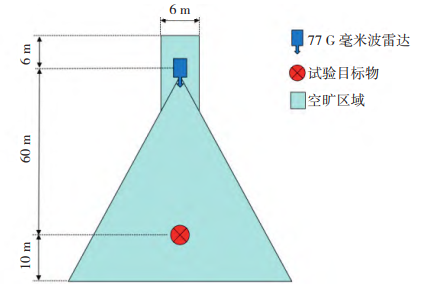

       (5)同時，為減少周圍環境對測試數據的影響，采用空曠的測試場地，保證周圍無金屬等其他強反射件，核心測試區域范圍為20mx60m。

2.4 具體成效

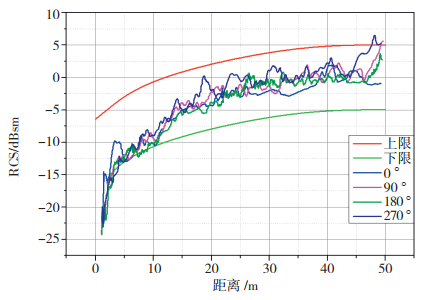

       (1)形成了一套完整的RCS測試方法，能夠根據當前制定的測試方案，對自研ADAS測試用目標物進行RCS測試，并根據測試數據能夠準確判定被測目標物是否符合相關標準要求，提升了試驗數據的準確性與一致性。

       (2)推動企業對國產目標物的研發進程，極大地提升了國產目標物的研發技術能力，滿足當前復雜多變的ADAS測試場景對測試用目標物的需求;依據此測試方法，可形成完整的產品計量方案，打造研發、測試、計量一體化的技術能力，填補了當前ADAS測試用目標物計量方案的空白，推動國內汽車行業向更標準化、規范化發展。

       (3)RCS參數測試方案的確定，減少了公司相關研發設備的投人，起到了降本增效的作用，提升了中心的技術實力與競爭力。

3 案例創新點及應用推廣價值

3.1 案例實施的創新點

       在對比了其他企業的檢測方法之后，中心深知行業內采用實車測試的痛點，基于對行業測試需求的深人了解，采用自驅動平臺車搭載毫米波雷達測試系統，并采用可靠的數據處理方法，解決了當前汽車檢測行業的難題，此測試方案可操作性強，試驗數據一致性好，能夠?qū)δ繕?biāo)物的合格性進行判斷。

3.2 推廣價值

       通過該測試方案的實施，可彌補當前企業對于ADAS測試用目標物RCS測試能力的缺陷與不足，同時可提升國產目標物的產品競爭力，推動產品的研發進程。
