一、湖南華菱湘潭鋼鐵有限公司簡介

      湖南華菱湘潭鋼鐵有限公司（以下簡稱湘鋼），是國內現代化大型鋼鐵聯合企業，也是中國南方千萬噸級精品鋼材制造基地，全球規模最大的寬厚板生產基地。湘鋼始建于 1958 年，擁有煉焦、燒結、煉鐵、煉鋼、軋材等全流程的技術裝備和一整套科學的生產工藝，產品涵蓋寬厚板、線材和棒材三大類400 多個品種，在造船、工程機械、海油工程、高建橋梁、壓力容器、能源重工等各個行業享有盛譽，具備年產鋼1600萬噸的綜合生產能力，其中湘鋼本部1200萬噸、陽春新鋼鐵400萬噸，資產總額420億元，是湖南省單體規模最大的國有企業。

      湘鋼先后獲得“中國優秀企業”、“全國質量工作先進單位”、“全國減排先進單位”、“湖南省首屆省長質量獎”等稱號。2018 年，湘鋼獲得了中國計量協會頒發的“產業計量標桿示范活動標桿單位”和中國計量協會冶金分會頒發的“冶金計量標桿示范活動標桿單位”雙標桿榮譽。

      湘鋼堅持生態工業循環經濟發展方式，全力推進現代化、智能化、綠色化、低碳化的工廠建設。通過推行燒結余熱發電、高爐煤氣余壓發電、富余煤氣發電、轉爐飽和/不飽和蒸汽發電等，做到了余熱、余壓、余能全利用。通過危廢安全處置、污水集中處理、固廢綜合利用等共用環?；A(chǔ)設施的設置，形成了高爐水渣、轉爐鋼渣、脫硫石膏——建材循環利用鏈。

      湘鋼以計量數據管理為中心，以計量器具管理為基礎，狠抓能源管理建設。目前，湘鋼的進出用能單位和主要次級用能單位的能源計量器具配備率達到100%。為了企業的發展，加強國際交流合作，湘鋼完整的建立了質量、測量、環境和職業健康安全體系，以及能源管理體系，有效的促進了1600萬噸鋼精益生產新平衡的構建和企業高效發展。

      二、項目實施背景

      湘鋼一直以來高度重視企業發展與生態環境的和諧共生、雙促雙贏，深入貫徹習近平總書記生態文明的思想，制訂了《湘鋼大氣污染防治三年行動計劃》，先后投資40多億元用于淘汰落后生產工藝設備，加快環保設施升級改造，并實施了20多個環保治理項目，周邊環境質量明顯改善，并榮獲全國第三批鋼鐵企業“綠色工廠”稱號。近年來，湘鋼圍繞《湘鋼“5G+智能制造”三年規劃》，以5G、AI、大數據、云計算等現代化技術為依托，大力推進企業“信息化、數字化、智能化”進程，用心打造“智慧湘鋼”，企業效益和勞動生產率逐年提升。2016 年，湘鋼正式啟動煤氣加壓站煤氣管控智慧平臺構建項目。

      三、具體創新措施

      （一）系統功能設計

        1.煤氣管控智慧平臺

      （1）結合現場設備運行狀態和工藝特點，通過5G技術實時監控設備運行狀態。重點監控高速旋轉設備、煤氣氣柜活塞水平運行狀態。

      （2）高清視頻監控系統：對無人值守煤氣站所增加高清監控視屏，進行實時無死角監控，并多角度對生產現場設備運行情況及關鍵計量點進行7*24小時追溯，同步自動抓拍現場生產運行過程圖片。

      （3）環境監控系統：對電氣室、控制室的溫度、濕度、空調、UPS、煙霧等進行實時監控，異常情況自動報警。

      （4）VSCS 安防監控系統：當煤氣區域出現人員時，會立即提醒，避免無關人員非法進入。

      （5）運行設備狀態智能判定：將設備振動、溫度等運行數據分為正常運行值、報警值、連鎖跳機值三個不同等級，同時也為智能模型提供基礎數據。

      2.煤氣管控智慧平臺建設，改善了現場安全環境。

實時監控現場煤氣泄漏和煤氣粉塵數據：實時監控煤氣粉塵含量和煤氣濃度， 當出現煤氣粉塵含量較大或現場發現煤氣泄漏時，智慧平臺能及時通過手機 APP 提醒管理人員。

      3.利用煤氣管控智慧平臺數據，智能控制生產，提高了煤氣利用率。

混合煤氣系統實現智能控制：結合湘鋼的實際生產能源現狀，對大數據分析，形成了公司煤氣管控智慧平臺數據庫和專家?guī)?。在此基礎上，優化工藝控制設備及工藝控制過程處理，完成了煤氣柜柜位自動調整、混合煤氣流量和熱值全自動智能控制配比，智能調整煤氣余能發電機組負荷分配，智能控制生產高負荷運行節奏。

      4.煤氣管控智慧平臺模塊提高了員工工作效率。

    （1）依據鋼產量、煉鋼節奏及轉爐煤氣輸送量等數據，集成轉爐煤氣自動預控平衡模型，將崗位日常操作及生產異常狀態的應急操作建立數學模型，形成數據庫，實現轉爐煤氣零拒收。減少了人為干預，崗位人員脫離現場復雜的工作環境，提高了工作效率。

    （2）煤氣管控智慧平臺取消了紙質點檢，采用手機 APP 點檢，并將點檢數據遠傳至終端進行自動儲存、分析，提高了工作效率。

    （3）煤氣管控智慧平臺取消紙質崗位生產運行記錄本，在遠程集中控制系統中自動生成報表，終端工控機整點對各能源計量點及關鍵工藝參數進行記錄，并定期自動儲存，減少了崗位人員的工作量。

      （二）技術攻關

       1. 根據湘鋼的實際生產能源現狀，運用大數據分析，結合歷年積累的煤氣平衡經驗，建立煤氣平衡模型及控制系統。

       2. 開發手機智能點檢和無人（無人機、智能點檢機器人等）點檢系統，使用手機終端作為計量過程載體，方便用戶快速查詢計量數據信息和設備狀態實時監測數據。如下圖所示。

       3. 能源數據與工藝控制設備優化，實現混合煤氣全自動配比及天然氣自動摻燒。

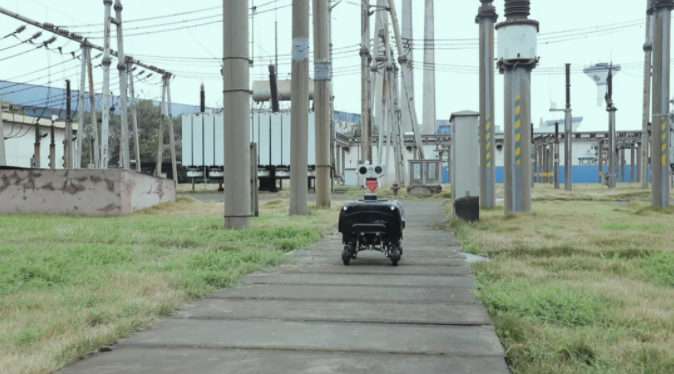

智能機器人點檢圖

      通過煤氣管控智慧平臺的構建，實現了煤氣的智能控制與遠程智能監控；實現了計量過程可控，人員可控，減少環境污染；實現了煤氣的高效利用，達到節能減排的目的，改善了現場安全生產環境。

      2020年湘鋼廠區及周邊環境質量顯著改善，煙粉塵、二氧化硫、氮氧化物排放總量分別較2019年下降了10.7%、31.9%、8.1%，全年污染物綜合排放合格率持續保持在99.7%以上。

      湘鋼先后投資40多億元用于淘汰落后生產工藝設備，加快環保設施升級改造，并實施了20多個環保治理項目，周邊環境質量明顯改善，并榮獲全國第三批鋼鐵企業“綠色工廠”稱號。

      經濟效益（1）煤氣實現了遠程集中監控，共優化人力資源21人，每年可節降人力成本 273萬元。（2）徹底解決了轉爐煤氣拒收問題，年可減少轉爐煤氣拒收161735GJ，年可創效921余萬元。（3）全年可節降高熱值焦爐煤氣10512km3，可節降天然氣購買費用1235萬元。（4）混合煤氣實現全智能控制以后，混合煤氣壓力波動由以前的±1.0kPa穩定到目前的±0.3kPa以內，熱值波動由以前的（10500±500）kJ/Nm3穩定到目前的 （10500±200）kJ/Nm3以內，為軋制線加熱爐定量摻燒混合煤氣提供了條件。全年可節降煤氣490942萬GJ，年可創效2797余萬元。而且有利于調整煤氣余能發電機組負荷分配， 智能控制生產高負荷運行節奏，控制電力最大需量，減少經濟支出。
