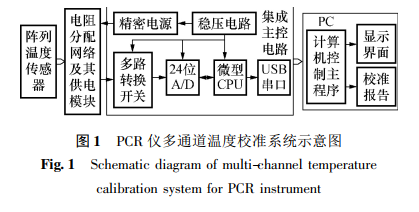

構建的儀器校正實驗系統由陣列分布的熱敏電阻傳感器電路板、電阻分配網絡及其供電模塊、集成主控電路和PC上位機軟件構成，實驗系統見圖1所示。



      PCＲ儀加熱系統包括基座和熱蓋，后者在PCＲ儀溫度校正時是否閉合對溫度場的影響較大。為解決這一難題，裝置采用超薄FPC柔性排線將電路板上陣列分布的傳感器檢測信號輸送至電阻分配網絡及其供電模塊。FPC排線的可曲折性非常好，不影響熱蓋的閉合，保證了PCＲ儀溫度校正時的準確性。此外，15路傳感器依照國家計量技術規范JJF1527-2015的要求分布在電路板上。

      儀器校正實驗系統的工作方法為:電阻分配網絡及其供電模塊采用參比測量方法，每一個傳感器匹配高精度參比電阻，以將傳感器實時電阻值轉換為電壓值;微型CPU向A/D多路轉換開關發出指令，連通某一路溫度傳感器與電阻分配網絡及其供電模塊，獲得的電壓值由高精度24位A/D轉換為數字信號經CPU處理后，通過USB串口輸送至計算機控制主程序，進行數據存儲和界面實時顯示。通過上述流程，依次不間斷地將多路傳感器檢測信號輸送至計算機控制系統，從而實現多通道溫度信息的連續采集處理。
