1 測量裝置

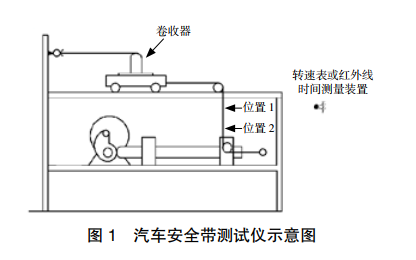

        汽車安全帶測試儀(見圖1)，由電機驅動的凸輪組成，其隨動機構通過鋼索與導軌上的滑車相連。凸輪的設計和電機的轉速組合可以產生所需的加速度。

        在安全帶上貼兩個反光貼，使第一束紅外線無限接近反光貼的始端。當汽車安全帶測試儀開始工作時，安全帶進行滑動，紅外線識別到第1個反光貼時觸發時間測量開關開啟，識別到第2個反光貼時觸發時間測量開關停止。

        在紅外線識別反光貼的過程中，反光貼的寬度會引人誤差。反光條寬度越窄，誤差越小，但若寬度太窄，會導致紅外線掃描到反光貼即觸發開始計時。

2 計量校準方法

        在汽車安全帶測試儀上，沿安全帶移動方向選取一段位移，位移的選取盡可能按該設備說明書所規定最大量程的 30%~70%。例如，說明書規定量程為 100 mm，則需選取(30~70)mm 作為位移測量端。

        在圖1中位置1處粘貼第1塊反光貼，在圖1中位置2處粘貼第2塊反光貼，使用游標卡尺精確測量出位置 1 到位置 2 的距離 S。

        選用具有紅外線發射功能的轉速表或紅外線時間測量裝置進行時間的測量。首先，固定轉速表或紅外線時間測量裝置的位置，將轉速表或紅外線時間測量裝置的紅外線對準圖1中的位置1，盡可能靠近反光貼。然后，啟動汽車安全帶測試儀，并讀取紅外線時間測量裝置顯示的時間或根據轉速表的數值換算出時間 t。

        在計量校準過程中，確保測試儀的測量系統對準反光貼的位置，以避免因系統偏差而導致的測量誤差。此外，為提高校準的準確性，應重復進行多次測量，并取測量結果的平均值以減少隨機誤差的影響。
